설명

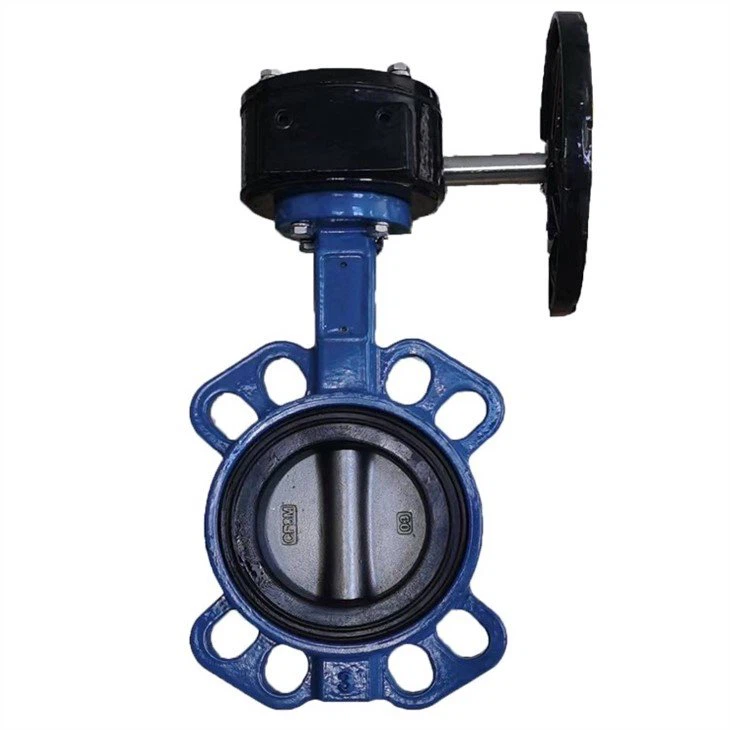

이 유형의 웨이퍼 버터 플라이 밸브는 디스크의 1/4 회전의 개폐를 통해 파이프 시스템의 매체 흐름을 신속하게 차단하기 위해 상하수도, 하수 처리 및 관개와 같은 다양한 파이프 라인에 널리 사용됩니다. 그러나 웨이퍼 버터플라이 밸브의 설계에는 조정 기능이 있습니다.

고품질 웨이퍼 버터플라이 밸브는 밸브 산업에 혁명을 일으키고 있는 놀라운 제품입니다. 효율성과 내구성을 위해 설계된 이 밸브는 작업을 간소화하려는 모든 사람에게 필수품입니다.

이 밸브의 두드러진 특징 중 하나는 다양성입니다. 수처리, 화학 처리 및 식품 및 음료 생산을 포함한 광범위한 응용 분야에서 사용하기에 적합합니다. 이러한 다재다능함은 부식과 마모에 강한 고품질 재료를 포함하는 밸브 구조로 인해 가능합니다.

웨이퍼 버터플라이 밸브의 또 다른 두드러진 특징은 사용 편의성입니다. 밸브의 디자인은 간단하고 간단하여 빠르고 쉽게 설치 및 유지 관리할 수 있습니다. 이는 기업이 유지 관리에 많은 시간과 리소스를 소비하지 않고도 운영을 원활하게 유지할 수 있음을 의미합니다.

이 밸브의 주요 이점 중 하나는 에너지 효율성입니다. 밸브의 설계는 원활한 흐름 제어를 허용하므로 작동하는 데 필요한 전력이 적습니다. 이는 에너지 비용 절감과 탄소 배출 감소로 이어집니다.

웨이퍼 버터플라이 밸브도 매우 안정적입니다. 고압 및 고온을 견디도록 설계되었으며 가장 까다로운 환경에서도 작동할 수 있습니다. 따라서 가혹한 조건에서 운영되는 비즈니스에 이상적인 선택입니다.

결론적으로 웨이퍼 버터플라이 밸브는 품질과 성능면에서 타의 추종을 불허하는 최고급 제품입니다. 다용도성, 사용 용이성, 에너지 효율성 및 신뢰성은 운영 효율성과 수익성을 극대화하려는 기업에게 이상적인 선택입니다. 신뢰할 수 있는 고성능 밸브를 찾고 있다면 웨이퍼 버터플라이 밸브를 찾으십시오.

장점

1. 고품질 웨이퍼 버터 플라이 밸브의 밸브 본체와 디스크는 자동 수직 모래 주조 생산 라인에서 생산되며 표면이 더 매끄럽고 강도가 기존 주조 방법보다 높습니다.

2. 모든 단일 웨이퍼 버터플라이 밸브는 패키지 전에 손으로 세척되며 외관이 미려합니다. 밸브 본체 표면의 평균 에폭시 코팅 두께는 250μm 이상입니다.

3. 고무 슬리브의 특수 설계 구조와 최고의 EPDM 재질은 밸브 본체에 견고하게 고정될 수 있으며 버터플라이 밸브 작동 시 가벼운 토크를 얻을 수 있습니다.

4. 스템 외부의 3중 O-링 설계로 누출 없이 3중 보호가 가능합니다. 따라서 이 웨이퍼 버터플라이 밸브는 5년 보증이 부여됩니다.

구성품

아니요.	부분	재료
1	몸	GGG50 시리즈
2	좌석	증권 시세 표시기
3	디스크	GGG50/SS316
4	업 샤프트	SS410 시리즈
5	부싱	PTFE
6	인감 반지	증권 시세 표시기
7	플루티드 디스크	탄소강
8	핸들	GGG50 시리즈
9	다운 샤프트	SS410 시리즈
B1	육각 볼트	SS304 시리즈
B2	육각 볼트	SS304 시리즈
B3	너트	SS304 시리즈

치수

증권 시세 표시기	A	B	C	D	∅E	L	.ISO	Z	N	i*k	S	a	∅D1	∅D2	n/R1	n/R2
40	121	60	32	215	75	36	F05	50	70	4*8	9	30	110	100	4/10	4/8
50	141	65	32	215	94	45.5	F05	50	70	4*8	9	30	126	115	4/10	4/8
65	151	72	32	215	109	49	F05	50	70	4*8	9	30	148	132	4/10	4/9
80	159	86	32	215	126	49	F05	50	70	4*8	9	30	163	145	4/10	4/9
100	177	104	32	250	153	54	F05	70	90	4*10	11	30	192	175	4/10.5	4/10.5
125	191	125	32	250	180	59	F07	70	90	4*10	14	30	222	205	4/12.5	4/10
150	213	134	32	250	203	59	F07	70	90	4*10	14	30	252	228	4/12.5	4/10
200	236	160	45	370	263	65	F10	102	125	4*12	17	42	310	290	4/13	4/11.5
250	271	195	45	370	315	67.5	F10	102	125	4*12	22	42	355	350	4/15	4/12
300	307	234	45	450	370	77.5	F10	102	125	4*12	22	42	410	400	4/14	4/12.5

치수

증권 시세 표시기	A	B	C	G	∅E	X	∅V	.ISO	Z	N	i*k	S	a
150	213	134	55.5	58	203	120	158	F07	70	90	4*10	14	30
200	238	160	59.5	78	263	168	267	F10	102	125	4*12	17	42
250	271	195	63	78	315	168	267	F10	102	125	4*12	22	42
300	307	234	74	77	370	178	267	F10	102	125	4*12	22	42
350	348	269	83	77	418	178	267	F10	102	131	4*12	22	45
400	398	299	92	107	475	245	273	F14	140	197	4*18	27	50
450	412	326	115	107	525	245	273	F14	140	197	4*18	27	50
500	461	358	134	107	575	245	273	F14	140	197	4*18	27	50
600	530	420	160	135	680	265	375	F16	165	272	4*22	36	60
800	660	560	202	130	905	290	370	F16	254	300	8*18	48	70
